許多礦業分公司主井提升機液壓站沒有安裝監控系統，不僅使維修人員很難了解盤型閘的狀況，而且煤礦提升也是存在著安全隱患。為滿足安全提升的需要，安裝了主井提升機盤形閘閘間隙智能系統?？恐涔δ?，能夠很快地處理盤型閘出現的各種問題，為礦井安全生產提供了有力保障。

  一、系統功能安裝必要性

  閘間隙的大小會使閘的空動時間發生變化，使閘的控制出現滯后，影響提升機的安全運行。同時，鋼絲繩輪的偏擺引起閘盤偏擺,從而影響閘間隙的大小。閘間隙太小會影響提升機的運行，閘間隙過大會影響閘盤制動安全性,因此一定要把閘間隙控制在一定范圍內。每次測量,調整閘間隙值都是在停車維修狀態，但是很少能知道正常生產時閘間隙的動態值、閘的動作如何。因此，需要安裝閘間隙檢測和分析系統以滿足安全生產的需要。

  二、智能監控系統組成及功能

  閘間隙數字監控系統由傳感器、PLC模塊、上位機、電控裝置及電纜連接線組成。傳感器有兩組,一組用配套支架卡在閘盤上，另一組安裝在液壓站，對油溫和壓力進行監測。傳感器作用是對閘盤動態數據、絞車速度的動態數據以及液壓站油溫和壓力數據進行采集，傳輸給PLC。

  PLC模塊采用GE-FANUC公司的GE-VERSAMAX系列模塊,包括電源模塊、CPU模塊、模擬量電流(4 -20mA)輸人模塊、開關量輸人模塊等。PLC模塊將采集到的數據進行模數變換，并且PLC程序?qū)ζ渥雠袛嗪头治?，將結果和S5 -PLC通過S5- AS511和RS232口轉化。

  三、閘間隙智能系統功能特點

  1、  測量畫面時可以直觀并精度高（閘間隙測量精度0.1mm）的來觀測記錄；

  2、  提供彈簧疲勞、閘瓦磨損、閘間隙過大等規程要求的保護動作給提升機系統；

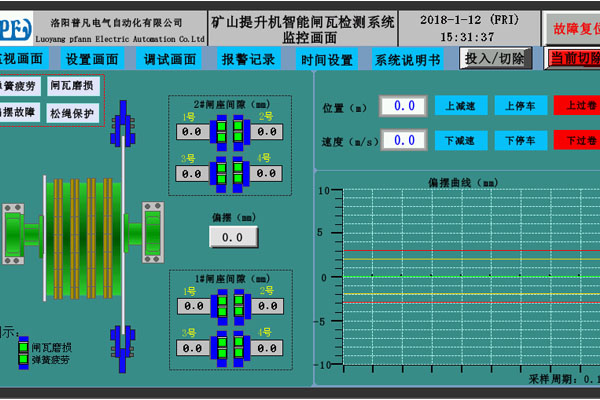

  3、  系統采用10.1寸人機界面，上電啟動，無須人工干預，實時指示、記錄，免操作、免維護設計使的客戶省精力去維護。

  4、  接線方便，接線采用插拔式子，方便、快捷。便于設備進行維修和故障問題的快速排查及記錄并解決。

  5、  閘間隙智能技術的各方面參數誤差及度非常的小，可以實時的檢測對閘瓦間隙測量、空行時間測量、閘盤偏擺測量、油壓的實時監控等來把控提醒相關人員出現問題時，進行排除。

  6、  采用人機界面，上電啟動，永遠不存在死機、中毒、硬盤損壞等問題。

  7、  監控的可擴展性，體現在可以根據客戶要求加設上PC機位，把所有數據通過以太網以OPC方式傳給PC端監控。

  洛陽普凡電氣自動化有限公司的礦山提升機制動器閘間隙智能系統是2014年根據客戶的需求，設計出的款產品，于2015年6月拿到證書，用于檢測礦山提升機閘瓦與閘盤之間間隙值，閘間隙智能系統功能有可以輸出閘瓦磨損、彈簧疲勞、閘盤偏擺及閘盤超溫等聲光報警信號，并提供故障干接點和標準通訊接口。有意者，可以我們公司進行聯系：186-0379-5448！
